配電柜上sdh-0.66什么意思？

　　一、什么是SDH-0.66

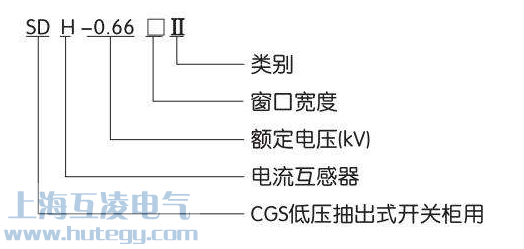

　　SDH的S是塑料的意思，D是電流的意思，H是互感器的意思，0.66KV就是工作電壓，合起來是塑殼電流互感器

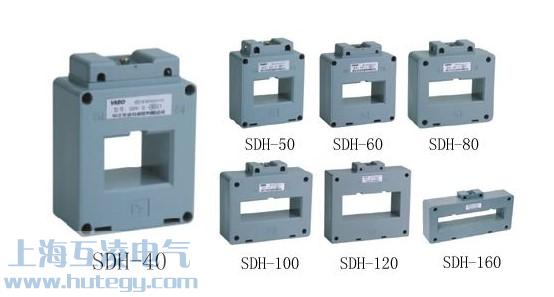

　　除了用SDH-0.66表示外還有用SDH-20I,SDH-30I,SDH-40I,SDH-50I,SDH-60I,SDH-100I,SDH-120I,SDH-150I等等這的I指電流互感器一根銅排的意思，以此類推II就是穿兩根銅排，III就是穿三根銅排的意思。（SDH-60II,SDH-60III）

　　二、SDH-0.66電流互感器怎么選型或更換？

　　配電柜隨著使用時間的延遲，里面配件出現老化現象；設備負載運行導致SDH-0.66電流互感器燒壞，需要更換。我們要怎么去購買或者計算新的?在銘牌清楚的情況下，我們知道以下幾個參數：1、電流比2準確級3內徑。具體看下圖

　　如果出現損毀嚴重，銘牌看不清楚，不能提供以上的這幾種參數我們改怎么辦呢？

　　1,可以去查找原先設備的線路圖跟原價件表。

　　2，相關資料都找不到那我們可以根據<<電氣裝置的電測量儀表裝置設計規范>>(GBJ63-90)的規定，在額定值的運行條件下，儀表的指示在量程的70%~100%處,此時電流互感器最大變比應為:

　　N=I1RT/(0.7*5);

　　I1RT----變壓器一次側額定電流,A；

　　N----電流互感器的變比；

　　也就是一般可以按照實際電流為互感器一次電流的80％來選擇。

　　電流互感器選擇變比一般應結合實際負荷綜合考慮計量（精度）和保護裝置的要求。

　　三、sdh-0.66電流互感器有哪些替代型號嗎？

　　可以選用市場比較常見也比較通用的這幾種型號入BH-0.66電流互感器，LMK-0.66電流互感器，LN-0.66電流互感器等低壓互感器系列。

　　這幾種型號的電流互感器其實就是外殼是阻燃的塑料材質的電流互感器，是由于廠家不同、國內外不同等原因出現的現象，沒有具體分類場合使用要求，根據客戶的喜好、習慣而定。

　　東西雖然是一樣的，但是由于字母的不同導致型號也不同，所以產品的型式批準證書是不通用的，要各自取得相應的型式批準證書和許可證。

　　BH的B是封閉的意思，H是互感器的意思，合起來是封閉的電流互感器。

　　不過這里要注意下LN-0.66這個系列的低壓電流互感器他的內徑可能有不同與SDH-0.66電流互感器。
