三相五柱式電壓互感器

上海互凌 / 2019-02-28
[] [] []

  前言:

  在我國,三相電壓互感器用于額定電壓為35kv及以下電力系統,采用最多的是額定電壓6-10kv。

  一、什么是什么是三相五柱式電壓互感器

  1.1什么是三相電壓互感器

  就鐵心結構型式而言,三相電壓互感器可分為三相三柱式和三相五柱式,前一種的一次繞組中性點不引出,只能制成三相不接地電壓互感器,后一種的一次繞組中性點引出,在使用中必須接地,故又稱為三相接地電壓互感器。三相三柱式電壓互感器稱為三相不接地電壓互感器,而將三相五柱式電壓互感器稱為三相接地電壓互感器.

  1.2

  什么是三相五柱式電壓互感器結構特點

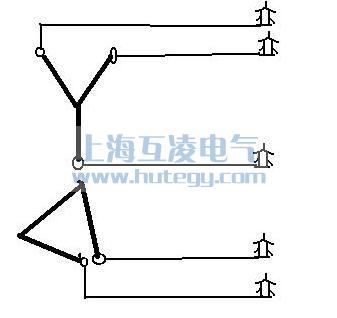

三相五柱式電壓互感器結構圖

  五柱指的是電壓互感器的鐵芯磁路有五個柱狀。正常的三相輸出,再加一組開口三角形輸出。

  三相五柱式互感器是用于高壓的電壓互感器,里面有三組線圈,高壓有一組,三個接線柱,低壓有兩組,一組為低壓電壓輸出,有三個接線柱,另一組為開口三角形接法,首尾相連,留出兩個端,主要用于單相接地或者斷線檢測用。所以共有五個接線柱。

  二、三相五柱式電壓互感器工作原理

  在我國,三相接地電壓互感器用于額定電壓35kv以下中性點絕緣系統。圖1-23為三相五柱式電壓互感器的原理圖,電壓互感器的一次和二次繞組都接成星形,中性點引出。此外沒相還有一個剩余繞組,三相剩余電壓繞組接成開口角,

  系統正常運行時,三相磁通對稱,三相剩余電壓繞組電動勢相量之和為零,開口角出線端子da與dn之間沒有電壓,當系統發生單相接地故障時,三相剩余電壓繞組電動勢相量之和不等于零,開口角出現端子da與dn之間有電壓,此電壓稱為剩余電壓。

  三相接地互感器的鐵心必須為三相五柱式結構,以便為零序磁通提供通路。

  三、三相五柱式電壓互感器接線圖

三相五柱式電壓互感器接線圖

  四、三相五柱式電壓互感器型號

jsgw-0.5三相五柱式電壓互感器

jszkw-10三相五柱式電壓互感器jszkw-6 jszkw-3

jszw3-10三相五柱式電壓互感器jszw3-6 jszw3-3

jszj-10 三相五柱式電壓互感器jszj-6 jszj-3
